کوپلینگ فشار قوی 1
High Pressure Coupling 1
برند: PAG
دسته بندی: محصولات چدنی
گارانتی شرکتی
۲,۰۰۰,۰۰۰
قیمت: استعلام شود
ویژگی های محصول
- نوع محصول: cast-iron
- برند: PAG
- دسته‌بندی: محصولات چدنی
- زیردسته: coupling
+ موارد بیشتر
امکان برگشت کالا به ماهان تکین با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد. تمامی کالاهای ما ضمانت کیفیت دارند. در صورت وجود هر گونه موردی، می‌توانید با ارسال مستندات به ماهان تکین، اقدامات لازم را پیگیری نمایید.
کوپلینگ فشار قوی COMBI PRESSUR - PAG
معرفی محصول:
کوپلینگ COMBI PRESSUR از محصولات تخصصی شرکت PAG است که به عنوان اتصال ایمنی فشار محوری در سیستم‌های لوله‌کشی فاضلاب و آب باران طراحی شده است. این کوپلینگ برای تحمل فشارهای بالا و بارهای سنگین در خطوط لوله‌کشی عمودی و افقی مورد استفاده قرار می‌گیرد. ساختار مقاوم و طراحی ویژه این محصول، ایمنی و پایداری سیستم را در شرایط فشار بالا تضمین می‌کند.
ویژگی‌های فنی:
- جنس: استیل ضد زنگ (Stainless Steel) با واشر لاستیکی EPDM
- قطرهای قابل استفاده: DN 50 تا DN 200 میلی‌متر
- تحمل فشار: تا 10 بار (استاندارد) و بالاتر با تقویت
- نوع اتصال: سوکتی با مکانیزم قفل شونده
- مقاومت در برابر فشار محوری و بارهای دینامیکی
- سیستم آب‌بندی دوگانه برای جلوگیری از نشتی
- قابلیت نصب در خطوط عمودی و افقی
- مطابق با استانداردهای EN 877 و DIN 19522
کاربردهای تخصصی:
- رایزرهای آب باران: در خطوط عمودی چند طبقه که بدون انشعاب شاخه‌ای هستند و بارهای زیادی ایجاد می‌کنند
- ساختمان‌های بلند مرتبه: در زانوهای DN200 و بالاتر در داخل برج‌ها و ساختمان‌های بلند
- خطوط فاضلاب پمپاژ شده: در سیستم‌هایی که به واسطه پمپاژ، فشار بالایی در آنها وجود دارد
- نصب زیر سطح آب زیرزمینی: در خطوط لوله فاضلاب که در زیر سطح آب‌های زیرزمینی قرار دارند
- نقاط زاویه‌دار و زانوها: در صورت وجود فشار بیش از 0.5 بار در زانوها و نقاط زاویه‌دار
- خطوط تخلیه صنعتی: در سیستم‌های فاضلاب صنعتی با فشار و جریان بالا
مزایای استفاده:
- تقویت خط لوله در مقابل فشارهای محوری و جانبی
- جلوگیری از جابجایی و لغزش لوله‌ها در شرایط فشار بالا
- افزایش ایمنی سیستم در ساختمان‌های بلند و پروژه‌های بزرگ
- کاهش نیاز به تعمیرات و نگهداری
- نصب آسان و سریع با سیستم قفل شونده
- مقاومت بالا در برابر خوردگی و شرایط محیطی سخت
- عمر طولانی و قابلیت اطمینان بالا
نکات مهم نصب:
- در خطوط فاضلاب تا DN150 و فشار 0.5 بار، نیاز به تدبیر خاصی نیست
- کوپلینگ‌های COMBI PRESSUR باید در زانوهای DN200 در ساختمان‌های بلند مرتبه استفاده شوند
- در خطوط زیر سطح آب زیرزمینی، استفاده از این کوپلینگ الزامی است
- در فشارهای بالاتر از 0.5 بار، باید از اتصالات تقویت‌کننده در زانوها و نقاط زاویه‌دار استفاده شود
- در رایزرهای آب باران بدون انشعاب، استفاده از این کوپلینگ ضروری است
استانداردها و گواهینامه‌ها:
- EN 877: استاندارد اروپایی برای لوله و اتصالات چدنی
- DIN 19522: استاندارد آلمان برای سیستم‌های فاضلاب چدنی
- ISO 6594: استاندارد بین‌المللی برای اتصالات چدنی نشکن
- گواهینامه تست فشار و کیفیت از آزمایشگاه‌های معتبر اروپایی

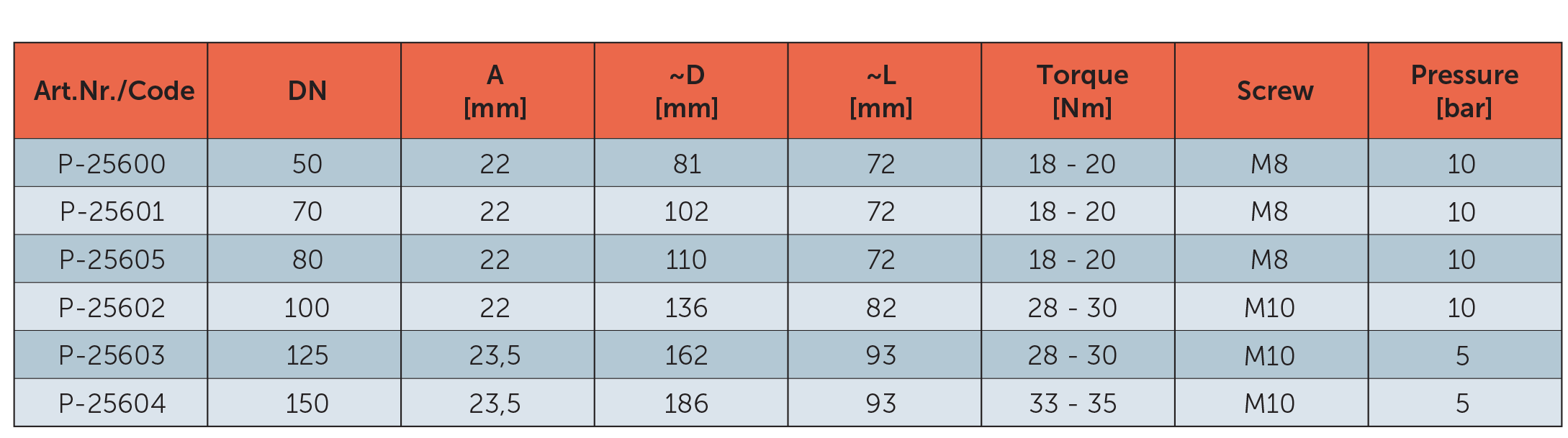

توضیحات جدول:
این جدول مشخصات فنی شامل اطلاعات مربوط به ابعاد، سایزهای مختلف (DN)، و مشخصات فنی کوپلینگ COMBI PRESSUR است.
در این جدول DN به معنای قطر اسمی لوله (Nominal Diameter) است که نشان‌دهنده اندازه‌های مختلف محصول می‌باشد.
در این بخش، مجموعه تصاویر اجرای پروژه‌های لوله کشی و نصب اتصالات چدنی توسط شرکت ماهان تکین نمایش داده شده است. این پروژه‌ها شامل نصب و راه‌اندازی انواع لوله‌های چدنی فاضلاب، اتصالات چدنی، براکت‌ها، کوپلینگ‌ها، و سایر تجهیزات چدنی در پروژه‌های ساختمانی و زیرساختی می‌باشد. تصاویر کیفیت و استاندارد محصولات برند PAG را در اجرای واقعی پروژه‌ها نشان می‌دهند.
