اتصال کنفیکس
Konfix Connection
برند: PAG
دسته بندی: محصولات چدنی
گارانتی شرکتی
۲,۰۰۰,۰۰۰
قیمت: استعلام شود
ویژگی های محصول
- نوع محصول: cast-iron
- برند: PAG
- دسته‌بندی: محصولات چدنی
- زیردسته: confix
+ موارد بیشتر
امکان برگشت کالا به ماهان تکین با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد. تمامی کالاهای ما ضمانت کیفیت دارند. در صورت وجود هر گونه موردی، می‌توانید با ارسال مستندات به ماهان تکین، اقدامات لازم را پیگیری نمایید.
اتصال KONFIX - PAG
معرفی محصول:
اتصال KONFIX از محصولات نوآورانه شرکت PAG است که برای اتصال لوله‌های چدنی به لوله‌های PVC و استیل طراحی شده است. این محصول با استفاده از یک واشر پلاستیکی EPDM با پهنای زیاد، امکان اتصال ایمن و محکم بین لوله‌های با جنس و قطرهای متفاوت را فراهم می‌کند و آب‌بندی تضمین شده و نصب آسان را تضمین می‌کند.

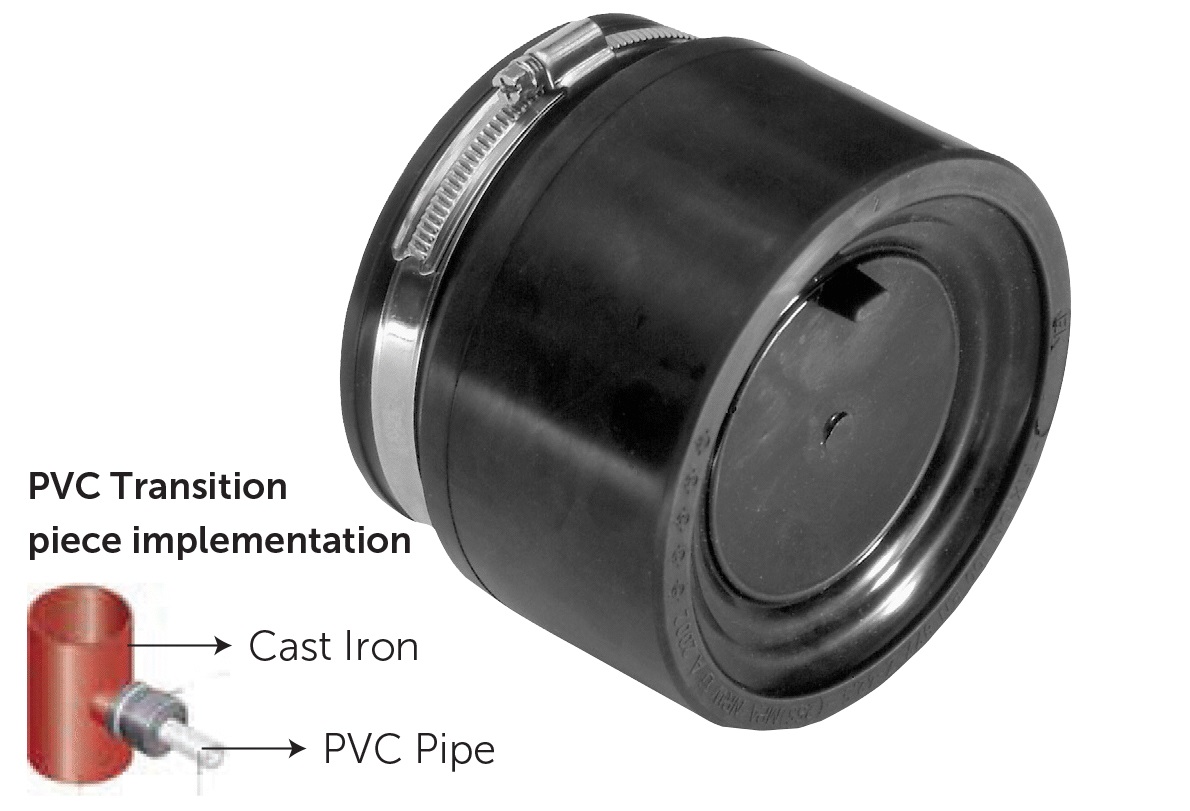

اتصال KONFIX برای اتصال لوله چدنی به PVC و استیل
ویژگی‌های فنی:
- جنس بدنه: لاستیک EPDM و بست استیل ضد زنگ
- واشر: EPDM با پهنای زیاد برای آب‌بندی کامل
- قابلیت اتصال لوله‌های چدنی به PVC و استیل
- امکان اتصال لوله‌ها با قطرهای متفاوت
- طراحی دو قسمتی: قسمت باز (برای لوله چدنی) و قسمت بسته (برای لوله PVC/استیل)
- مقاومت در برابر خوردگی و فشار
- مطابق با استانداردهای EN 877 و DIN 19522
مزایای استفاده از اتصال KONFIX:
- انعطاف‌پذیری در اتصال لوله‌های با جنس‌های مختلف
- امکان اتصال لوله‌های با قطرهای متفاوت
- نصب آسان و سریع بدون نیاز به ابزار پیچیده
- آب‌بندی کامل و تضمین شده
- کاهش هزینه‌های اجرایی در پروژه‌های ترکیبی
- مقاومت بالا در برابر فشار و ضربه
- قابلیت استفاده در سیستم‌های موجود بدون نیاز به تغییرات اساسی
- عمر طولانی و نیاز کم به نگهداری

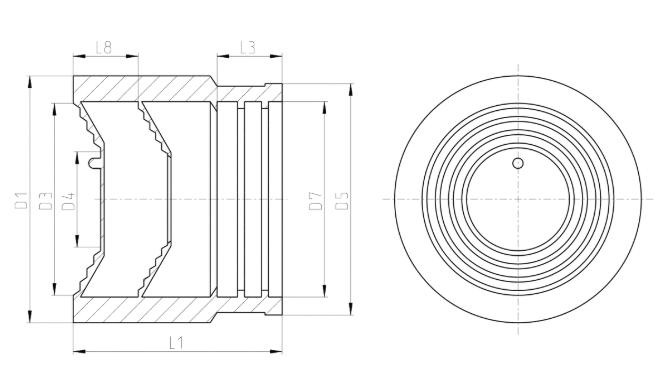

نقشه ابعاد و مشخصات فنی اتصال KONFIX
نحوه اجرا و نصب:
📋 مراحل نصب اتصال KONFIX:
- مرحله اول: لوله چدنی را در قسمت باز KONFIX قرار دهید
- مرحله دوم: با استفاده از کلمپ NORMA، لوله چدنی را محکم کنید
- مرحله سوم: قسمت بسته KONFIX را با دقت ببرید و بردارید
- مرحله چهارم: لوله استیل یا PVC را با فشار داخل قسمت بریده شده جای دهید
- مرحله پنجم: اطمینان حاصل کنید که واشر EPDM در جای صحیح خود قرار گرفته است
- مرحله ششم: اتصال را بازرسی کنید و از آب‌بندی کامل اطمینان حاصل کنید
کاربردهای تخصصی:
- پروژه‌های بازسازی: اتصال سیستم‌های قدیمی چدنی به سیستم‌های جدید PVC
- ساختمان‌های مسکونی: اتصال لوله‌های فاضلاب چدنی به لوله‌های PVC داخلی
- ساختمان‌های تجاری: سیستم‌های ترکیبی با نیاز به اتصال لوله‌های مختلف
- پروژه‌های صنعتی: اتصال لوله‌های چدنی به لوله‌های استیل در محیط‌های صنعتی
- تعمیرات اضطراری: جایگزینی سریع بخش‌های آسیب دیده با لوله‌های PVC
- سیستم‌های فاضلاب شهری: اتصال شبکه‌های قدیمی به شبکه‌های جدید
نکات مهم در استفاده از لوله‌های چدنی:
⚠️ توجه ویژه:
از آنجا که لوله‌های چدنی نسبتاً سنگین‌تر از لوله‌هایی با پایه پلیمری هستند، لازم است در هنگام ساپورت‌گیری لوله و استفاده از اتصالات صحیح، حداکثر توجه را داشته باشید. گیره‌های سنگین وزن با لاستیک برای آویزان کردن عمودی و افقی لوله‌های چدنی PAG توصیه می‌شود.
مزایای کلمپ NORMA:
- پهنای 12 میلی‌متر برای توزیع یکنواخت فشار
- مقاومت بالا در برابر خوردگی
- قابلیت تنظیم و سفت کردن دقیق
- آب‌بندی تضمین شده در تمام شرایط
- عمر طولانی و قابلیت اطمینان بالا
- سازگاری با استانداردهای بین‌المللی

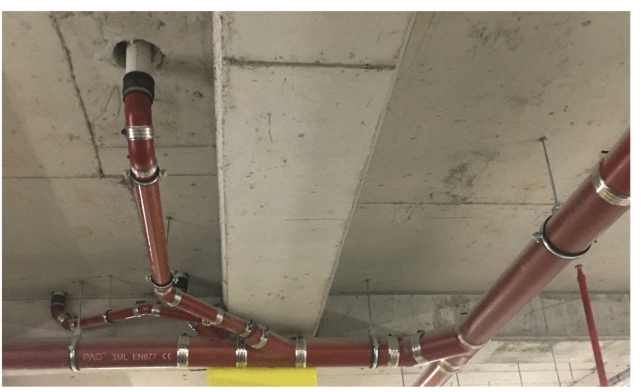

نمونه نصب سیستم لوله‌کشی چدنی SML با استفاده از اتصالات KONFIX
نکات ایمنی و نگهداری:
- قبل از نصب، سطح لوله‌ها را تمیز و بدون زبری کنید
- از صحت قرارگیری واشر EPDM اطمینان حاصل کنید
- کلمپ NORMA را با نیروی مناسب سفت کنید (نه بیش از حد، نه کم)
- پس از نصب، اتصال را تحت فشار آزمایش کنید
- در محیط‌های خورنده، بازرسی دوره‌ای انجام دهید
- از ساپورت‌های مناسب برای نگهداری لوله‌های چدنی استفاده کنید
- در صورت نشتی، ابتدا کلمپ را بررسی و در صورت نیاز سفت کنید
استانداردها و گواهینامه‌ها:
- EN 877: استاندارد اروپایی برای لوله و اتصالات چدنی
- DIN 19522: استاندارد آلمان برای سیستم‌های فاضلاب چدنی
- ISO 6594: استاندارد بین‌المللی برای اتصالات چدنی نشکن
- گواهینامه تست آب‌بندی و مقاومت فشار
- گواهینامه سازگاری با لوله‌های PVC و استیل

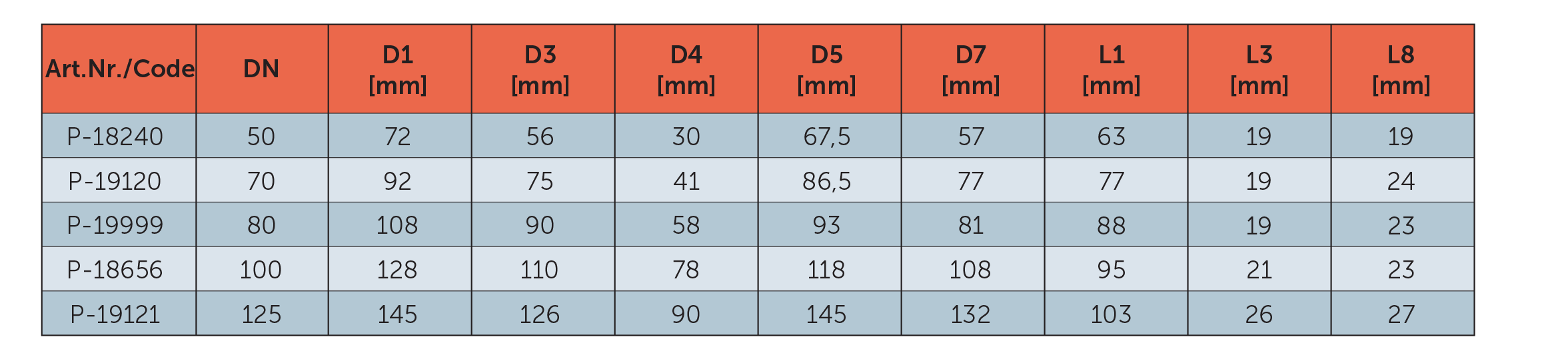

توضیحات جدول:
این جدول مشخصات فنی شامل اطلاعات مربوط به ابعاد، سایزهای مختلف (DN)، و مشخصات فنی اتصال کُنفیکس است.
در این جدول DN به معنای قطر اسمی لوله (Nominal Diameter) است و کُنفیکس یک سیستم اتصال مکانیکی برای لوله‌های چدنی بدون استفاده از مواد شیمیایی است.
در این بخش، مجموعه تصاویر اجرای پروژه‌های لوله کشی و نصب اتصالات چدنی توسط شرکت ماهان تکین نمایش داده شده است. این پروژه‌ها شامل نصب و راه‌اندازی انواع لوله‌های چدنی فاضلاب، اتصالات چدنی، براکت‌ها، کوپلینگ‌ها، و سایر تجهیزات چدنی در پروژه‌های ساختمانی و زیرساختی می‌باشد. تصاویر کیفیت و استاندارد محصولات برند PAG را در اجرای واقعی پروژه‌ها نشان می‌دهند.
