کلمپ اتصال سریع 304
Quick Connect Clamp 304
برند: PAG
دسته بندی: محصولات چدنی
گارانتی شرکتی
۲,۰۰۰,۰۰۰
قیمت: استعلام شود
ویژگی های محصول
- نوع محصول: cast-iron
- برند: PAG
- دسته‌بندی: محصولات چدنی
- زیردسته: coupling
+ موارد بیشتر
امکان برگشت کالا به ماهان تکین با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد. تمامی کالاهای ما ضمانت کیفیت دارند. در صورت وجود هر گونه موردی، می‌توانید با ارسال مستندات به ماهان تکین، اقدامات لازم را پیگیری نمایید.
کوپلینگ RAPID استیل 304 - PAG
معرفی محصول:
کوپلینگ RAPID استیل 304 (کِلَمپ اتصال سریع) از محصولات ویژه شرکت PAG است که از جنس استیل ضد زنگ 304 (Stainless Steel 304) ساخته شده است. این محصول مخصوصاً برای محیط‌های خورنده و شرایط سخت طراحی شده و برای اتصال لوله‌های چدنی PAG در مناطق ساحلی، محیط‌های با رطوبت بالا و تاسیسات زیرزمینی بسیار مناسب است. سیستم نصب سریع RAPID امکان نصب آسان و سریع بدون نیاز به ابزار خاص را فراهم می‌کند.
ویژگی‌های فنی:
- جنس: استیل ضد زنگ 304 (Stainless Steel 304)
- واشر: لاستیک EPDM مقاوم در برابر خوردگی
- سیستم نصب: RAPID (نصب سریع بدون ابزار)
- قطرهای قابل استفاده: DN 50 تا DN 200 میلی‌متر
- مقاومت بالا در برابر خوردگی و زنگ‌زدگی
- مقاومت در برابر آب شور و رطوبت بالا
- سیستم قفل شونده برای اطمینان از اتصال محکم
- آب‌بندی کامل با واشر EPDM
- مطابق با استانداردهای EN 877 و DIN 19522
- سازگاری کامل با لوله‌های چدنی PAG
مزایای استیل ضد زنگ 304:
- مقاومت استثنایی در برابر خوردگی در محیط‌های دریایی
- عدم زنگ‌زدگی در شرایط رطوبت بالا
- مقاومت در برابر مواد شیمیایی موجود در فاضلاب
- عمر طولانی (بیش از 50 سال) در شرایط سخت
- حفظ ظاهر و عملکرد در طول زمان
- مقاومت در برابر دماهای بالا و پایین
- قابلیت بازیافت و سازگار با محیط زیست
سیستم نصب سریع RAPID:
یکی از ویژگی‌های برجسته این محصول، سیستم نصب سریع RAPID است که مزایای زیر را ارائه می‌دهد:
- نصب بدون نیاز به ابزار خاص یا تخصصی
- کاهش 70% زمان نصب نسبت به روش‌های سنتی
- امکان نصب در فضاهای محدود و دسترسی سخت
- کاهش نیروی کار و هزینه‌های اجرایی
- قابلیت باز و بسته شدن مجدد در صورت نیاز
- اطمینان از اتصال صحیح و محکم
- عدم نیاز به مهارت خاص برای نصب

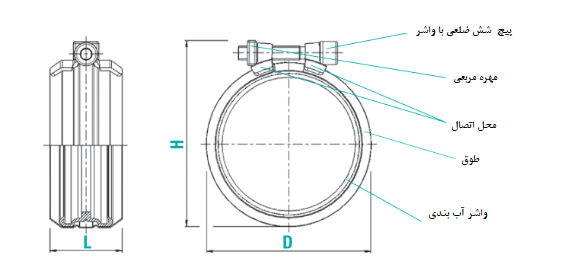

نمودار نصب سریع کوپلینگ RAPID استیل 304
کاربردهای تخصصی:
- مناطق ساحلی و دریایی: تاسیسات نزدیک دریا که در معرض رطوبت و نمک دریا هستند
- محیط‌های با رطوبت بالا: حمام‌ها، استخرها، سونا، و تاسیسات بهداشتی
- تاسیسات زیرزمینی: خطوط فاضلاب زیرزمینی که در تماس مستقیم با خاک و آب زیرزمینی هستند
- محیط‌های صنعتی: کارخانجات شیمیایی، پالایشگاه‌ها، و صنایع غذایی
- ساختمان‌های بلند مرتبه: برج‌ها و آسمان‌خراش‌ها با سیستم‌های پیچیده لوله‌کشی
- پروژه‌های بازسازی: تعویض و بازسازی سریع بدون نیاز به تخریب گسترده
- بیمارستان‌ها و مراکز درمانی: محیط‌های بهداشتی با استانداردهای بالا
نکته مهم - سازگاری با لوله‌های PAG:
⚠️ توجه ویژه:
برای اتصال لوله‌های چدنی PAG، حتماً باید از اتصالات و کوپلینگ‌های PAG استفاده شود. استفاده از اتصالات سایر برندها ممکن است باعث عدم سازگاری، نشتی و کاهش عمر سیستم شود. کوپلینگ RAPID استیل 304 به طور اختصاصی برای لوله‌های چدنی PAG طراحی و تست شده است.
مزایای استفاده:
- عمر طولانی بدون نیاز به تعویض در محیط‌های خورنده
- صرفه‌جویی در هزینه‌های نگهداری و تعمیرات
- نصب سریع و آسان با سیستم RAPID
- اطمینان از عملکرد در شرایط سخت محیطی
- زیبایی ظاهری و حفظ کیفیت در طول زمان
- سازگاری کامل با سیستم‌های لوله‌کشی PAG
- قابلیت بازرسی و تعمیر آسان
- مقاومت در برابر ضربه و فشار
نکات مهم نصب:
- قبل از نصب، اطمینان حاصل کنید که سطح لوله‌ها تمیز و بدون زبری است
- واشر لاستیکی EPDM را در جای صحیح خود قرار دهید
- کوپلینگ را به طور کامل روی لوله قرار دهید تا صدای کلیک قفل شدن را بشنوید
- پس از نصب، اتصال را بازرسی کنید تا از قفل شدن صحیح اطمینان حاصل شود
- در محیط‌های دریایی، بازرسی دوره‌ای واشرها توصیه می‌شود
- فقط از کوپلینگ‌های اصل PAG برای لوله‌های PAG استفاده کنید
- در صورت نیاز به باز کردن، از دستورالعمل سازنده پیروی کنید
استانداردها و گواهینامه‌ها:
- EN 877: استاندارد اروپایی برای لوله و اتصالات چدنی
- DIN 19522: استاندارد آلمان برای سیستم‌های فاضلاب چدنی
- ISO 6594: استاندارد بین‌المللی برای اتصالات چدنی نشکن
- ASTM A240: استاندارد برای استیل ضد زنگ 304
- گواهینامه مقاومت در برابر خوردگی در محیط دریایی
- گواهینامه سازگاری با لوله‌های چدنی PAG

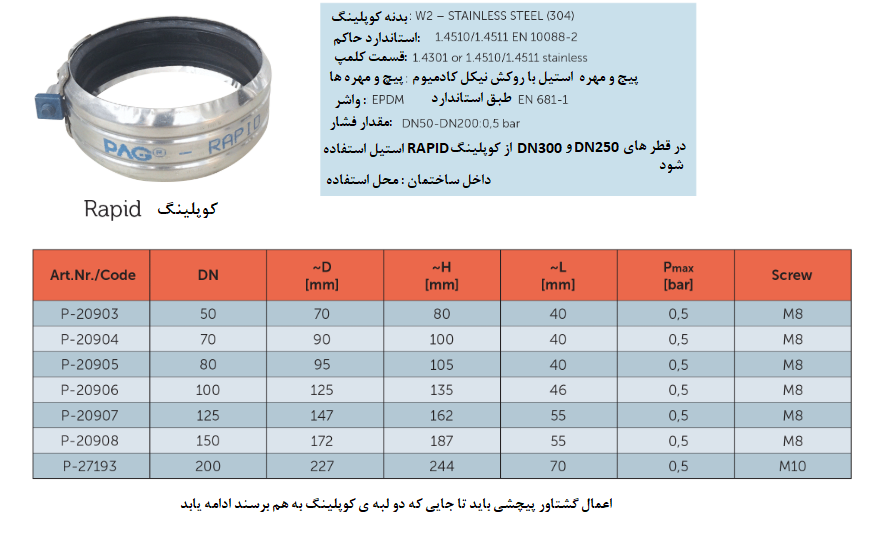

توضیحات جدول:
این جدول مشخصات فنی شامل اطلاعات مربوط به ابعاد، سایزهای مختلف (DN)، و مشخصات فنی کوپلینگ RAPID استیل 304 است.
در این جدول DN به معنای قطر اسمی لوله (Nominal Diameter) است که نشان‌دهنده اندازه‌های مختلف محصول می‌باشد.
در این بخش، مجموعه تصاویر اجرای پروژه‌های لوله کشی و نصب اتصالات چدنی توسط شرکت ماهان تکین نمایش داده شده است. این پروژه‌ها شامل نصب و راه‌اندازی انواع لوله‌های چدنی فاضلاب، اتصالات چدنی، براکت‌ها، کوپلینگ‌ها، و سایر تجهیزات چدنی در پروژه‌های ساختمانی و زیرساختی می‌باشد. تصاویر کیفیت و استاندارد محصولات برند PAG را در اجرای واقعی پروژه‌ها نشان می‌دهند.
